·产品特点
· 紧套光纤外径均匀,剥离性好
· 良好的阻燃性能
· 高、低温特性稳定
· 光纤的几何尺寸一致性好
·产品应用
· 数据通讯传输
· 光连接器的制作
· 敷设方式:沿墙、顶、夹层、导管、线槽
· 无严格防水要求的场合
· 跳线、尾纤和室内布线
·产品描述

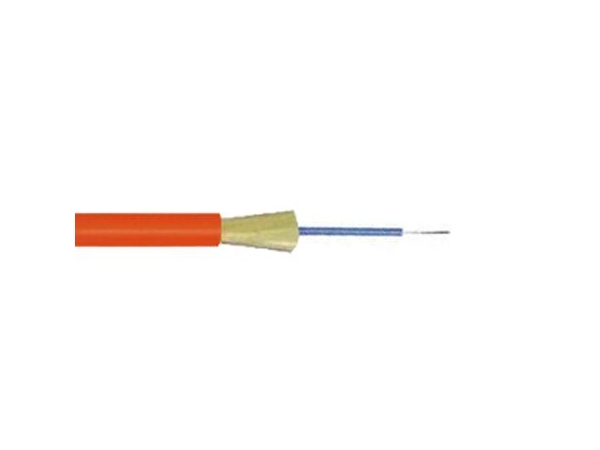

·单芯,Φ900μm或Φ600μm紧套光纤、芳纶加强元件、PVC护套。
·产品标准
· 满足YD/T 1258.2-2003、ICEA-596、GR-409、IEC794等标准;符合UL认证OFNR、OFNP要求。
·光缆型号 SXC-III SXC-II SXC-I
光缆直径 2.8±0.2mm 2.0±0.2mm 1.6±0.2mm
光缆重量 6.9kg/km 5.9kg/km 4.0kg/km
紧套光缆直径 900±50μm 900±50μm 600±50μm
·机械特性
允许拉伸力
长期
80N 60N
短期 150N 120N
允许压扁力 长期
100N/100mm
短期
500N/100mm
弯曲半径
动态
20×D (光缆直径 Cable Diameter)
静态
10×D (光缆直径 Cable Diameter)
·光学特性
50/125μm 62.5/125μm G.652 G.655
衰减(+20℃) @850nm ≤3.5dB/km ≤3.5dB/km
@1300nm ≤1.5dB/km ≤1.5dB/km
@1310nm
≤0.45dB/km ≤0.50dB/km
@1550nm
≤0.30dB/km ≤0.50dB/km
宽带(A級)
@850nm ≥500MHz·km ≥200MHz·km
@1300nm ≥1000MHz·km ≥600MHz·km
数值孔径 0.200±0.015NA 0.275±0.015NA
光缆截止波长
≤1260nm ≤1480nm
温度附加衰减Δα(-20℃~+85℃)
@1300nm ≤0.25dB/km ≤0.25dB/km
@1550nm
≤0.10dB/km ≤0.15dB/km
·环境特性
运输温度 -20℃~+60℃
存储温度 -20℃~+60℃
安装温度 -5℃~+50℃
使用温度 -20℃~+60℃
